1. Vì sao vị trí tủ hút khí độc lại quan trọng?

Tủ hút khí độc được thiết kế để tạo ra một vùng hút nhằm kiểm soát hơi, khí hoặc một số chất phát sinh trong quá trình thao tác. Để hoạt động hiệu quả, dòng khí đi vào khoang thao tác cần được duy trì trong điều kiện phù hợp. Tuy nhiên, không khí trong phòng thí nghiệm không đứng yên. Nó liên tục chịu tác động từ nhiều yếu tố như hệ thống điều hòa – thông gió, cửa ra vào, cửa sổ, người di chuyển và các thiết bị khác. Chính vì vậy, vị trí tủ hút khí độc không thể được xác định chỉ dựa trên khoảng trống còn lại trong phòng.





2. Những lưu ý khi bố trí tủ hút khí độc

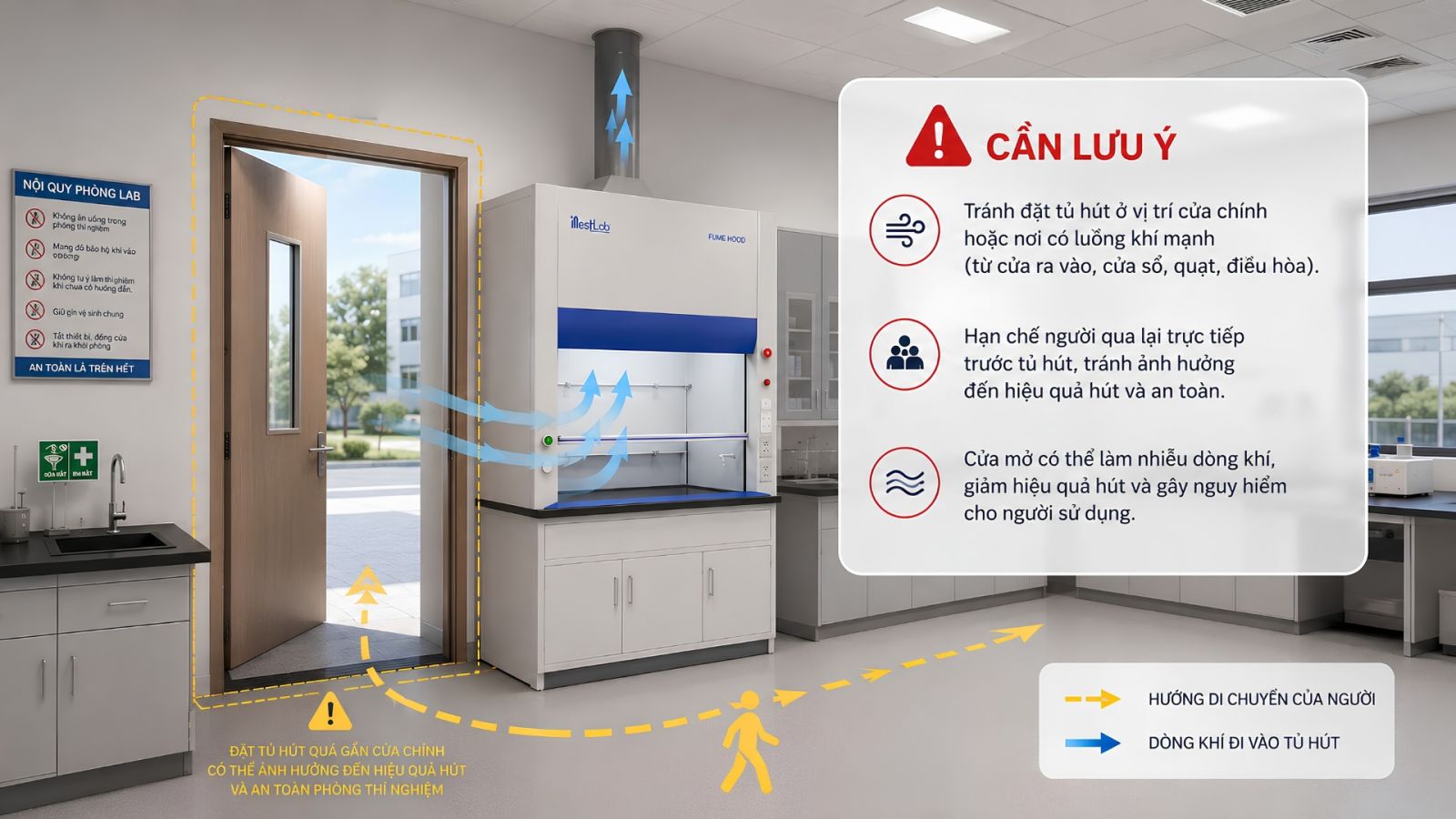

2.1. Ngay cạnh cửa ra vào

Cửa ra vào là một trong những vị trí cần được cân nhắc khi xác định vị trí tủ hút khí độc. Mỗi lần cửa mở, đóng hoặc có người di chuyển qua lại, môi trường không khí xung quanh có thể thay đổi. Nếu tủ hút nằm ngay trên tuyến giao thông chính, người đi lại cũng có thể tạo ra những xáo trộn không khí không mong muốn.Ngoài yếu tố dòng khí, vị trí này còn ảnh hưởng đến giao thông và khả năng thao tác của người sử dụng.





2.2. Gần cửa sổ

Cửa sổ có thể tạo ra sự thay đổi đáng kể về điều kiện không khí, đặc biệt trong những phòng có cửa sổ thường xuyên mở. Gió từ bên ngoài tác động trực tiếp vào khu vực phía trước tủ có thể ảnh hưởng đến dòng khí tại vùng thao tác. Do đó, khi lựa chọn vị trí tủ hút khí độc, cần xem xét cửa sổ cùng với điều kiện thông gió thực tế của phòng thay vì chỉ nhìn vào sơ đồ mặt bằng.

Xem thêm các công trình phòng thí nghiệm

2.3. Ngay dưới hoặc quá gần miệng cấp gió HVAC

Không nên thiết kế HVAC một cách độc lập rồi mới tìm vị trí đặt tủ hút sau đó. Đây là một trong những yếu tố thường bị bỏ qua khi thiết kế phòng lab. Hệ thống HVAC có nhiệm vụ kiểm soát điều kiện môi trường và lưu thông không khí trong phòng. Tuy nhiên, nếu luồng khí cấp tác động trực tiếp đến khu vực mặt tủ, nó có thể làm thay đổi điều kiện dòng khí quanh tủ hút. Vì vậy, tủ hút khí độc phòng thí nghiệm cần được xem xét cùng vị trí miệng cấp gió, miệng hồi gió và các yếu tố thông gió khác.





2.4. Giữa lối đi hoặc khu vực có nhiều người qua lại



Một phòng lab cần có luồng giao thông hợp lý. Người sử dụng phải có thể di chuyển giữa bàn thao tác, thiết bị, kho lưu trữ và các khu vực chức năng mà không gây cản trở cho nhau. Nếu tủ hút được đặt giữa tuyến di chuyển chính, người qua lại có thể ảnh hưởng đến khu vực thao tác. Đồng thời, chính người đang sử dụng tủ cũng dễ bị làm phiền. Vì vậy, khi bố trí vị trí tủ hút khí độc, cần xem xét cả “luồng người” chứ không chỉ “khoảng trống”.

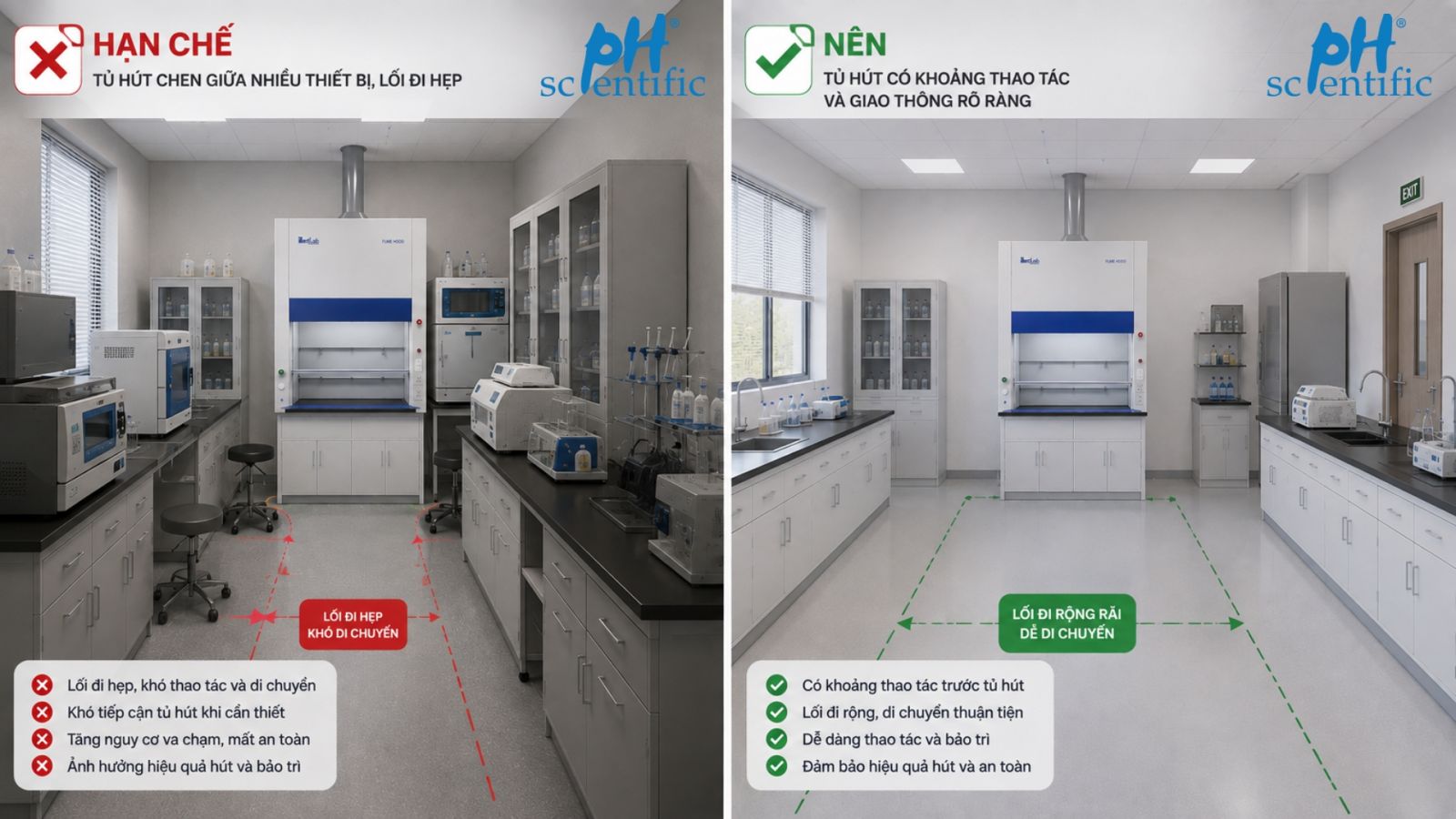

2.5. Quá sát các thiết bị hoặc khu vực thao tác khác

Một chiếc tủ hút không nên được đặt vào một vị trí vừa đủ kích thước mà không xem xét những gì nằm xung quanh. Nếu quá gần bàn thí nghiệm, thiết bị phân tích, tủ lưu trữ hoặc khu vực thao tác khác, người sử dụng có thể gặp khó khăn khi di chuyển và vận hành. Ngoài ra, khoảng không gian dành cho bảo trì cũng cần được tính toán ngay từ đầu.





3. Vậy nên bố trí tủ hút khí độc như thế nào?

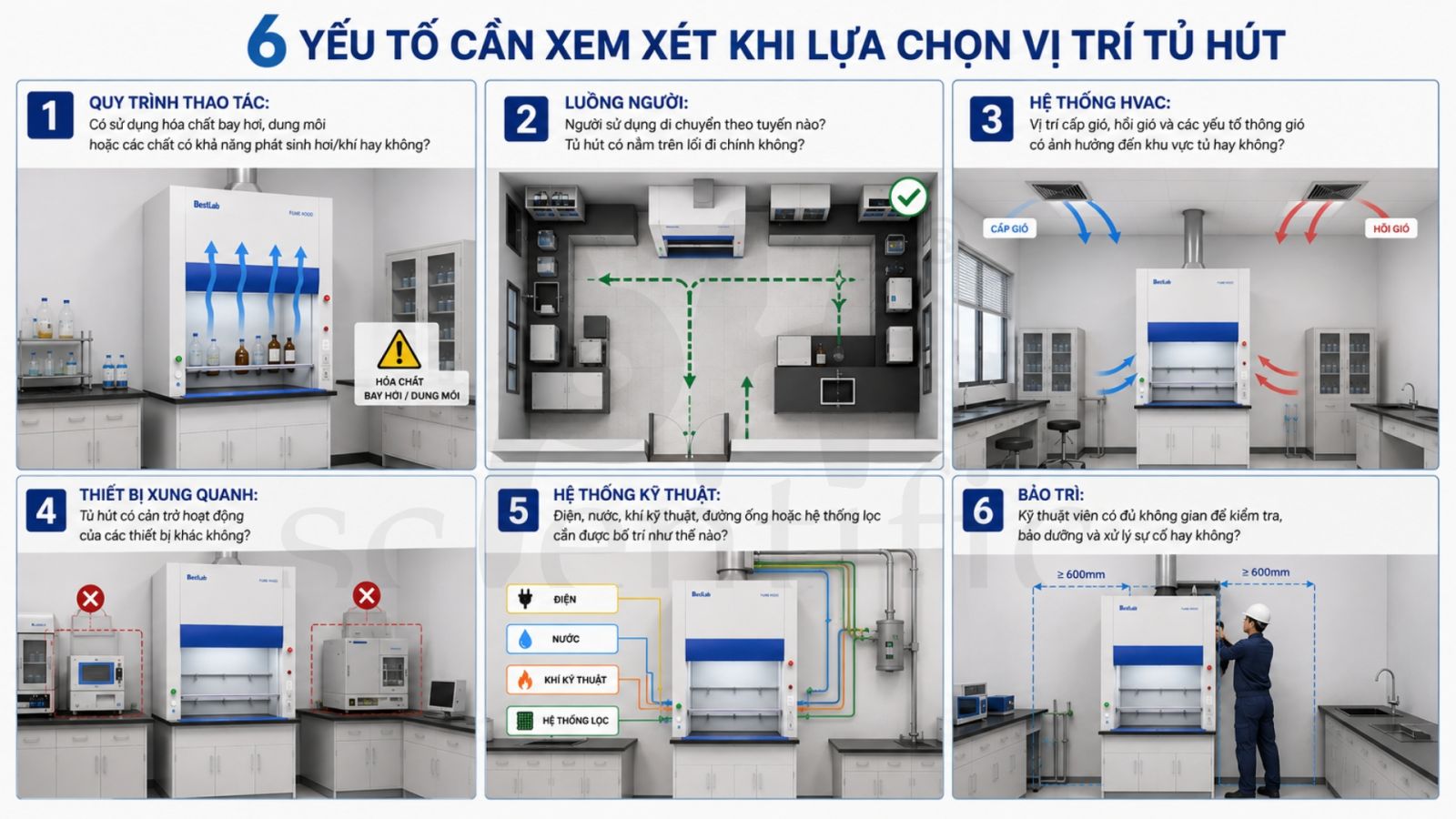

Không có một vị trí duy nhất có thể áp dụng cho tất cả phòng thí nghiệm khi đặt tủ hút khí độc. Một phòng hóa lý, phòng R&D, phòng kiểm nghiệm hay phòng nghiên cứu chuyên biệt có thể có yêu cầu hoàn toàn khác nhau. Vì vậy, vị trí tủ hút khí độc cần được xác định dựa trên cách phòng thực sự được sử dụng. Khi bố trí, nên xem xét ít nhất các yếu tố:

Nói cách khác, vị trí tủ hút khí độc nên được xác định từ tổng thể phòng lab, không phải từ một khoảng trống còn lại trên mặt bằng.

4. Kết luận

Vị trí tủ hút khí độc không phải là một chi tiết có thể quyết định sau cùng. Nó cần được xem xét cùng layout phòng, quy trình nghiên cứu, luồng người, hệ thống HVAC và các hạng mục kỹ thuật liên quan.Một thiết kế phòng lab tốt không phải là thiết kế có thật nhiều thiết bị, mà là thiết kế trong đó mỗi thiết bị được đặt đúng nơi, phục vụ đúng mục đích và phối hợp tốt với toàn bộ hệ thống. Nếu doanh nghiệp đang chuẩn bị xây dựng mới, cải tạo hoặc mở rộng phòng thí nghiệm, việc đánh giá vị trí tủ hút khí độc ngay từ đầu sẽ giúp hạn chế những điều chỉnh tốn kém về sau.



---
